Echo, l'écran LED intérieur, à l'essentiel

Ce qui définit Echo

Pitch

1,25 à 2,5 mm

Épaisseur

48 mm

Surface

SMD trois-en-un

Luminosité

500 à 900 nits

Contraste

8 000 : 1

Refresh

3 840 Hz

Dépannage

Avant module par module

Format

640 × 480 6,5 kg

Durée de vie

100 000 heures

Garantie

5 ans

Echo repose sur une seule dalle de 640 × 480 mm, six modules de 320 × 160 mm et un châssis aluminium de 48 mm. Tout se monte et se dépanne par l'avant.

La surface

SMD trois-en-un, sans joint visible.

Echo repose sur un module de 320 × 160 mm en LED SMD trois-en-un : rouge, vert et bleu dans un même boîtier, posé sur le circuit. La LED rayonne sans rien devant elle, et le châssis usiné laisse les dalles se rejoindre sans joint visible.

SMD trois-en-un, la LED à l'air libre

Les trois couleurs sont réunies dans un même boîtier, ce qui donne un point lumineux homogène, sans frange colorée de près. La LED rayonne sans rien devant elle : c'est le rendu le plus lumineux et le plus vif pour le même courant.

Usinage CNC, jointure invisible Précision

Le châssis est usiné en commande numérique. Les dalles se posent bord à bord et l'image passe de l'une à l'autre sans ligne sombre ni décalage, même vue de près.

SMD 1010 en 1,25, SMD 1212 en 1,538 et en 2, SMD 1515 en 1,86, SMD 2121 en 2,5. Même dalle, même maintenance par l'avant quel que soit le pitch.

Le module

Par l'avant, sans câble.

La dalle reçoit six modules de 320 × 160 mm. Chacun se dépose par la face avant et se branche directement sur la carte HUB, sans câble.

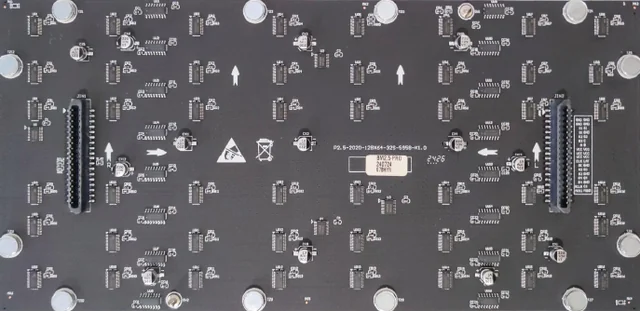

Module Echo 320 × 160 mm, vue du circuit au dos

Module 320 × 160 De série

Circuit et connecteurs au dos, LED en face avant, 3 mm d'épaisseur pour 340 g. Le module se pose sur ses plots de fixation, six par dalle.

Par l'avant

Le module se dépose par la face avant. Aucun accès derrière l'écran n'est nécessaire : la dalle peut rester plaquée au mur pendant toute sa vie.

Sans câble

Signal et alimentation passent par des connecteurs directs entre le module et la carte HUB. Pas de nappe à débrancher, pas de fil à coincer : un module de rechange se met en place en quelques secondes.

Résolution d'un module : 256 × 128 px en 1,25, 208 × 104 en 1,538, 172 × 86 en 1,86, 160 × 80 en 2, 128 × 64 en 2,5.

Le format

Une dalle, 640 × 480.

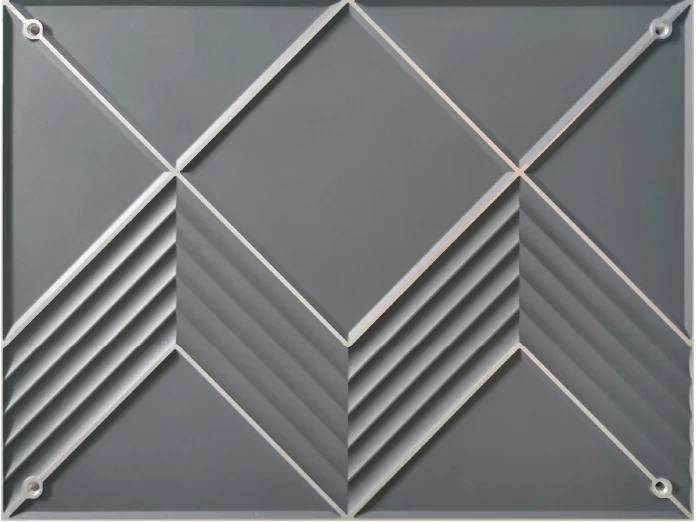

Echo travaille avec une seule dalle de 640 × 480 mm, 48 mm d'épaisseur, 6,5 kg. Chaque colonne ajoute 640 mm de large, chaque rangée 480 mm de haut. Six modules de 320 × 160, un châssis aluminium usiné.

640 × 480 × 48

0,31 m² · 6 modules · 6,5 kg

Une dalle couvre 0,31 m² : il en faut un peu plus de trois pour un mètre carré, soit environ 21 kg au mètre carré.

L'installation

Au mur, sur support, au sol ou suspendu.

Echo se pose au mur, sur un système de stacking ou suspendu au bumper. Quelle que soit la pose, tout se fait par l'avant : il n'y a jamais besoin d'accès derrière l'écran.

Au mur, directement Simple

Sur un mur droit et sain, chaque dalle se fixe directement au mur, avec des chevilles adaptées au matériau. C'est le montage le plus court et le plus plaqué : l'écran ressort de 48 mm, pas plus. L'écran peut aussi s'encastrer dans une niche, à fleur du mur.

Sur support mural Rails

Des rails chevillés au mur, un par colonne de dalles. Chaque dalle vient s'y accrocher, puis se verrouille à ses voisines. C'est la pose des grandes surfaces : elle rattrape les défauts du mur et garantit la planéité. Montage du bas vers le haut, du centre vers les bords.

Système de stacking Sol

Quand le mur ne doit pas être percé, ou ne porte pas. Une structure posée au sol reprend le poids, les dalles s'empilent rangée par rangée et se verrouillent entre elles. C'est aussi la pose des totems et des écrans en milieu de pièce.

Suspendu au bumper Plafond

Quand le mur n'est pas là. Une poutre de levage reprend toute la largeur de l'écran et se suspend à la structure, les dalles se chaînent dessous. Couloirs, halls, allées d'exposition, écrans de guidage au-dessus des flux.

Système de stacking et bumper se dimensionnent à l'étude, selon le nombre de dalles et le site. La structure n'est pas incluse : support mural, système de stacking ou bumper sont proposés en option.

Pose à la verticale possible, mais déconseillée : l'angle de vision des LED est pensé pour l'horizontale.

L'entretien

Le module vient par l'avant.

Chaque module se dépose par la face avant. On retire le module, on met celui de rechange, on recale. L'écran reste au mur, le mur reste intact, et il n'y a jamais besoin d'un accès derrière.

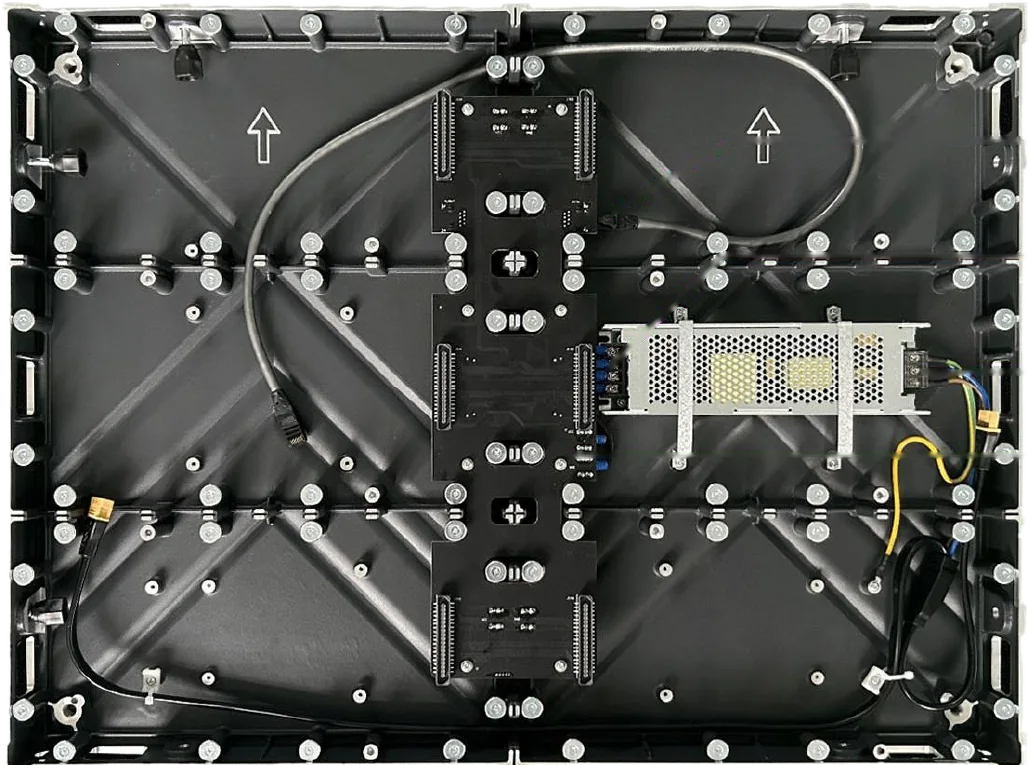

L'intérieur de la dalle

Modules déposés, la dalle montre tout ce qu'elle contient : la carte HUB au centre, qui distribue le signal aux six modules, l'alimentation 5 V de 200 W, les câbles de chaînage vers la dalle voisine et les plots qui reçoivent les modules.

Intérieur d'une dalle Echo, modules déposés : carte HUB, alimentation, câbles, plots de fixation

01
Carte HUB
02
Alimentation 5 V · 40 A · 200 W
03
Câble réseau · 80 cm, fourni
04
Entrée secteur · câble 110 cm, fourni
05
Plots de fixation des modules
06
Verrou latéral

L'énergie

120 watts au mètre carré, en moyenne.

Un écran intérieur tourne toute la journée. C'est la consommation moyenne qui fait la facture, et sur Echo elle est de 120 W au mètre carré, soit moins de 40 W par dalle, quel que soit le pitch.

Echo, consommation moyenne120 W/m²

Echo, pointe500 W/m²

Une dalle de 640 × 480, en moyenne37 W

Une dalle de 640 × 480, en pointe154 W

Valeurs de la fiche technique, au mètre carré, identiques pour les cinq pitchs de 1,25 à 2,5 mm, blanc plein pour la pointe. Chaque dalle a sa propre alimentation de 200 W. Entrée AC 110 à 220 V ±10 %, fonctionnement de −20 à 50 °C.
