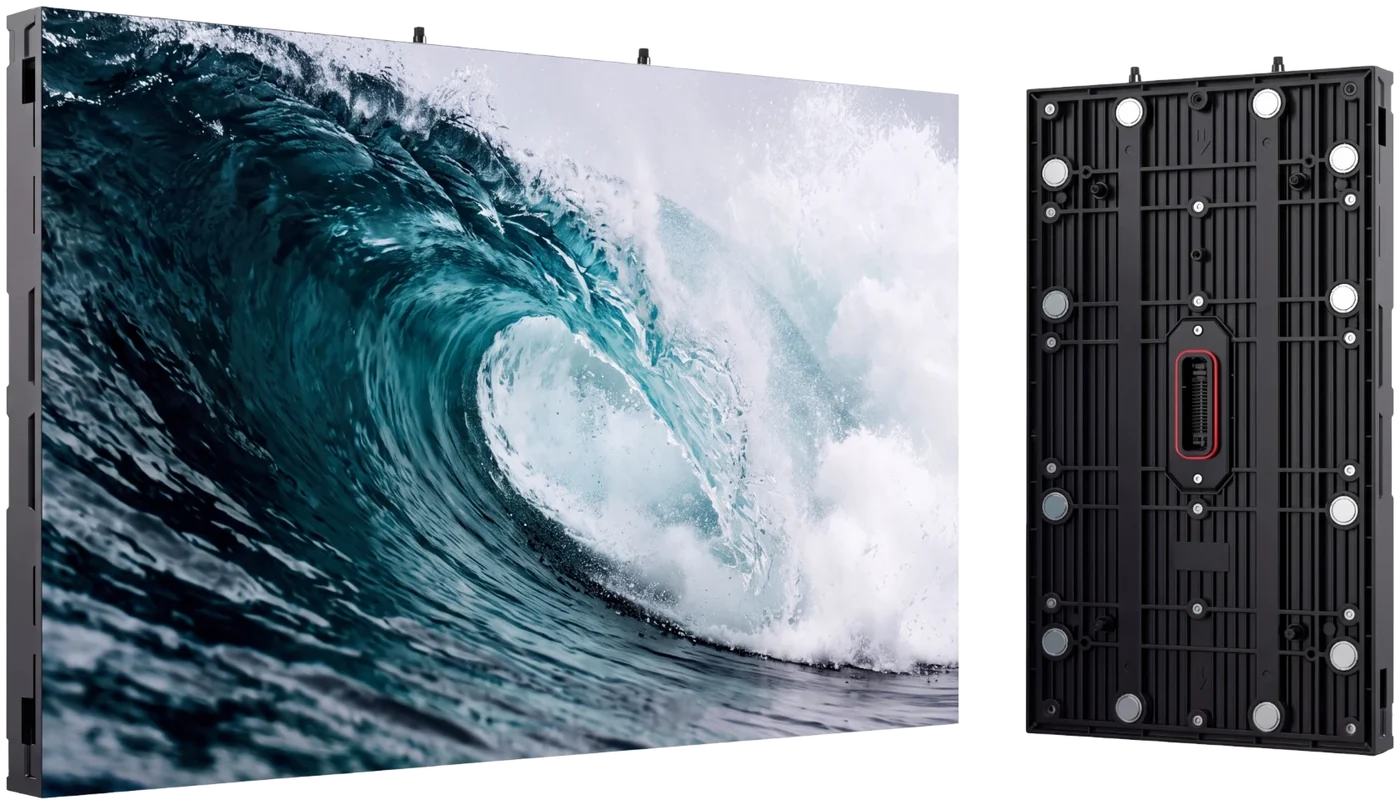

Dalle LED d'installation fixe pour l'extérieur, 608 × 342 mm au format 16:9, pitch de 1,2 à 2,5 mm. Encapsulation MIP, 4 500 nits et IP66, pour des écrans extérieurs qui se regardent de près.
Element est une dalle d'installation fixe, pensée pour les totems, bornes et abris extérieurs regardés de près, là où l'on utilisait jusqu'ici un écran LCD haute luminosité. Une carte réceptrice par dalle, alimentation de 110 à 240 V.
Le MIP, pour Micro LED in Package, n'est pas un type de LED mais une méthode d'encapsulation. Les micro-puces rouge, verte et bleue de chaque pixel sont scellées dans un micro-boîtier, testées, triées, puis posées sur le module comme un composant CMS classique. Un boîtier aussi petit laisse la place au pitch fin, sans renoncer à ce que l'extérieur demande : de la luminosité et du contraste.
Les trois puces du pixel sont scellées ensemble dans leur boîtier. Elles ne sont jamais à nu sur le circuit, et le boîtier se pose comme n'importe quel composant.
Chaque boîtier est testé et trié avant d'arriver sur le module. Les écarts de couleur et de luminosité sont écartés en amont, ce qui donne une base homogène avant même le calibrage.
Le boîtier occupe une toute petite partie de la surface du pixel : tout le reste est noir. Le noir est plus profond, et le contraste atteint 15 000 à 20 000 : 1 selon le pitch.
4 500 nits, en valeur typique comme en pointe. Le niveau d'un totem ou d'une borne extérieure en plein soleil.
Le MIP se monte en CMS : un pixel défaillant se dessoude et se remplace seul, sans changer le module. La réparation se fait au composant, dans notre atelier en France.
Couverture colorimétrique DCI-P3 et Rec. 709. Angle de vue de 160° à l'horizontale comme à la verticale.
Element est classé IP66 en façade et au dos : étanche à la poussière et aux jets d'eau puissants, des deux côtés. La pluie, la poussière de la rue et le lavage font partie de sa vie normale.
La façade se nettoie à grande eau, nettoyeur haute pression compris. Poussière, pollution, traces de mains : un passage au jet et l'image retrouve son contraste.

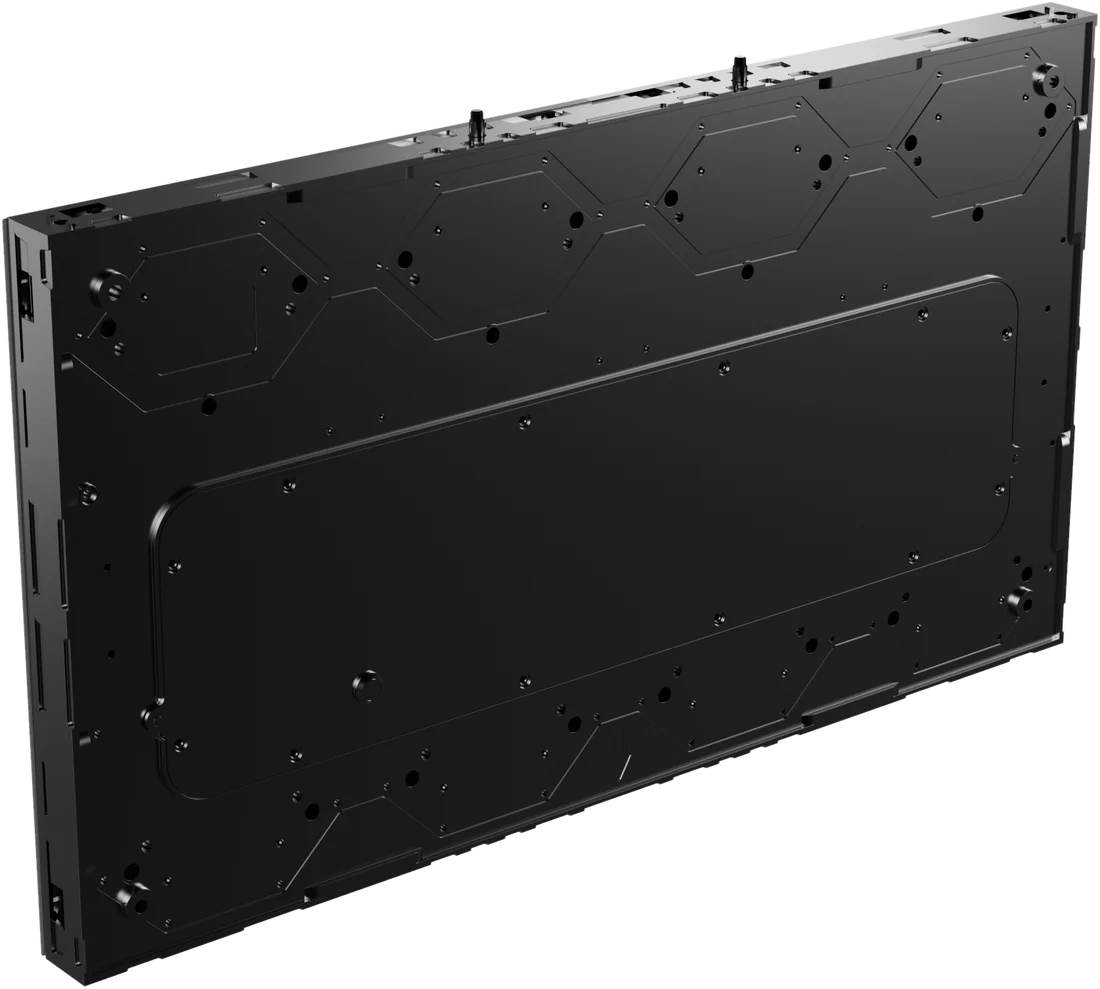

Le dos est aussi étanche que la façade. La dalle tient dehors sans caisson étanche rapporté autour d'elle : la structure du totem ou de l'abri n'a plus à jouer ce rôle.
IP66 : étanche à la poussière et protégé contre les jets d'eau puissants. Comme pour toute surface extérieure, la buse du nettoyeur se tient à distance de la façade.
Une dalle Element mesure 608 × 342 mm, exactement le format d'une image vidéo. Elle réunit quatre modules de 152 × 342 mm dans un châssis de 37 mm d'épaisseur, pour 7,2 kg. L'image tombe juste sur la dalle, sans recadrage ni bande perdue.
Les quatre modules sont posés verticalement, côte à côte. Une carte réceptrice par dalle.
Parce que chaque dalle est déjà en 16:9, un écran d'autant de dalles en largeur qu'en hauteur reste en 16:9. Chaque pitch atteint ainsi le Full HD et la 4K natifs, pixel pour pixel : il suffit de choisir le nombre de dalles qui donne la taille voulue.
Faites glisser le tableau →
Dimensions d'image, hors structure. Une source Full HD ou 4K s'affiche sans mise à l'échelle.
Element se pose au mur, sur un système de stacking ou suspendu au bumper.
Sur un mur droit et sain, chaque dalle se fixe directement au mur, avec des chevilles adaptées au matériau. C'est le montage le plus court et le plus plaqué. L'écran peut aussi s'encastrer dans une niche, à fleur du mur.
Des rails fixés au mur, sur lesquels chaque dalle vient s'accrocher. C'est la pose des grandes surfaces : elle rattrape les défauts du mur et garantit la planéité.
Quand le mur ne doit pas être percé, ou ne porte pas. Une structure posée au sol reprend le poids, les dalles s'empilent rangée par rangée. C'est aussi la pose des totems, bornes et abris.
Quand le mur n'est pas là. Le bumper, une poutre de levage, reprend toute la largeur de l'écran et se suspend à la structure. Les dalles se chaînent dessous.
La structure n'est pas incluse : support mural, système de stacking ou bumper sont proposés en option.
Pose à la verticale possible.
Les totems, bornes et menus extérieurs ont longtemps été équipés d'écrans LCD haute luminosité de 55 à 98 pouces. Element prend leur place : pas de vitre devant l'image, pas de rétroéclairage à refroidir, et une dalle qui se remplace seule au lieu d'un écran entier.
Le remplaçant direct des totems LCD sur les trottoirs, parvis et places, regardés à un ou deux mètres.
Menus et offres lisibles en plein soleil, petits caractères compris, du matin au soir.
Plans, horaires et orientation dans les gares, aéroports, quais et campus, lus de près.
Écrans de bornes de recharge et totems de stations-service, allumés toute la journée dehors.
Totems d'entrée, signalétique d'accès et offres du moment, côté parking.
Billetterie, files d'attente et programmation sur les parvis, avant et après l'événement.
Pour un écran paysage. Un carré de dalles donne exactement du 16:9 : 2 × 2 dalles font un 55 pouces, 3 × 3 un 82 pouces, 4 × 4 un 110 pouces.
Pour un totem portrait. Le même carré de dalles, tourné d'un quart de tour, donne exactement du 9:16, aux mêmes diagonales.
Les dalles se posent dans les deux sens. On choisit le sens qui rapproche le plus l'écran du format à remplacer.
Faites glisser le tableau →
Pour chaque écran, la combinaison de dalles la plus proche de ses dimensions. Le 98 pouces est le seul cas où l'on change de sens : six dalles verticales sur deux rangées en paysage (ou deux colonnes de six dalles horizontales en portrait) reprennent sa hauteur à 4 mm près, pour 12 cm de moins dans l'autre sens, avec un format à peine plus carré que le 16:9. Au-delà de 98 pouces, l'écran LCD extérieur d'un seul tenant devient rare : Element continue par rangées de dalles.
Un écran extérieur fixe affiche souvent toute la journée, loin de toute équipe technique. Deux options doublent, sur chaque dalle, les organes dont dépend l'image : la carte réceptrice et l'alimentation.
Une seconde carte réceptrice est montée sur chaque dalle et reçoit le même signal. Si la première cesse de fonctionner, la seconde prend le relais et la dalle continue d'afficher.
Une seconde alimentation est installée sur chaque dalle. Si l'une des deux tombe en panne, l'autre continue d'alimenter les modules et l'image se maintient jusqu'à l'intervention.
Les deux options sont disponibles sur toutes les dalles Element, quel que soit le pitch, séparément ou ensemble. Elles se choisissent au devis.
Element est accompagné par notre atelier FixLab en France : étude du calepinage, mise en service, modules de rechange tenus en stock et réparation au composant. Garantie de 3 ans, et un interlocuteur direct, du devis à la maintenance.
Quatre pitchs, une seule dalle. Choisissez un pitch, le tableau suit. Tout ce qui est en dessous ne change pas.
