Helio

L'écran de façade,
face au soleil.

Écran LED extérieur, pitch de 4,44 à 10 mm. Jusqu'à 6 500 nits, IP66 devant et derrière, caisson aluminium de 960 × 960 mm pour 25 kg, cathode commune.

Ce qui définit Helio
Pitch
4,44 à 10 mm
Luminosité
5 500 à 6 500 nits selon le pitch
Protection
IP66 avant et arrière
Caisson
960 × 960 mm
Poids
25 kg par caisson
Consommation
186 W/m² en moyenne
Refresh
3 840 Hz
Durée de vie
100 000 heures

Helio est un écran de façade : cathode commune, module en aluminium moulé, caisson en profilé aluminium. Un seul format de caisson, cinq pitchs, la même mécanique partout.

L'électronique

Cathode commune, chaque couleur à sa tension.

Une LED rouge s'allume vers 2 V, une verte ou une bleue vers 3 V. En anode commune, les trois reçoivent la même tension et l'écart part en chaleur. En cathode commune, chaque couleur est alimentée à sa juste tension. Moins de pertes, un écran plus froid, une LED qui vieillit moins vite.

V RVB la même tension pour tous, l'excédent chauffe ANODE COMMUNE · 235 W/m²

Anode commune

Le montage le plus répandu. Simple et économique à fabriquer, mais le rouge est suralimenté : plus de la moitié de sa tension part en chaleur, dans le module, juste derrière la LED.

RVB une tension par couleur, presque rien ne se perd CATHODE COMMUNE · 186 W/m²

Cathode commune Helio

Le rouge et le vert-bleu ont chacun leur alimentation. La consommation baisse de 20 %, la face de l'écran tourne environ 15 °C plus froid. Moins chauffée, la LED garde ses couleurs plus longtemps.

Valeurs de la fiche technique, moyennes par mètre carré, à pitch égal. Sur un écran extérieur allumé douze heures par jour, l'écart se retrouve chaque mois sur la facture et chaque été sur la température du module.

Le module

De l'aluminium moulé, pas du plastique.

Le module de 480 × 320 mm est coulé en aluminium. Il ne se voile pas sous le soleil, évacue lui-même sa chaleur vers le caisson et reste plan d'un bord à l'autre de l'écran, été comme hiver.

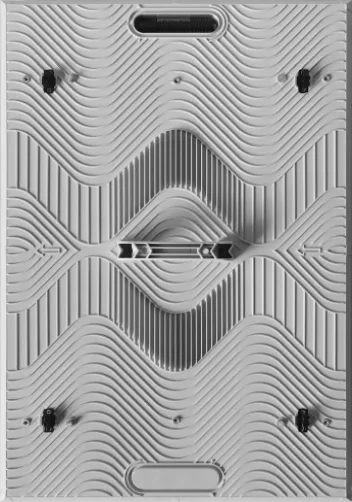

Dos d'un module Helio en aluminium moulé

Aluminium moulé De série

2 kg, ignifuge, indéformable à la chaleur. Là où une coque plastique finit par gondoler et laisser apparaître des joints, le module aluminium garde sa géométrie.

CONNEXION RIGIDE · CAISSON aucun câble à l'intérieur du caisson

Sans câble dans le caisson

Le module se branche directement, par connexion rigide. Entre caissons, un câble d'alimentation et un câble réseau à connecteurs étanches, rien de plus.

CAISSON avant arrière on choisit selon l'accès

Avant ou arrière

Le module se retire par l'avant à l'outil fourni, ou par l'arrière quand une passerelle de service est prévue derrière l'écran. La même dalle sert aux deux cas.

SMD 1921 en pitch 4,44, SMD 2727 de 5,7 à 10 mm. Six modules par caisson, 2 en largeur, 3 en hauteur.

Le caisson

960 × 960, 25 kg, rien de superflu.

Un seul format de caisson, en profilé aluminium, de 85 mm d'épaisseur. L'écran se compose par pas de 960 mm, en largeur comme en hauteur. L'alimentation est logée au centre, dans un boîtier ventilé qui ne demande ni climatisation ni caisson technique.

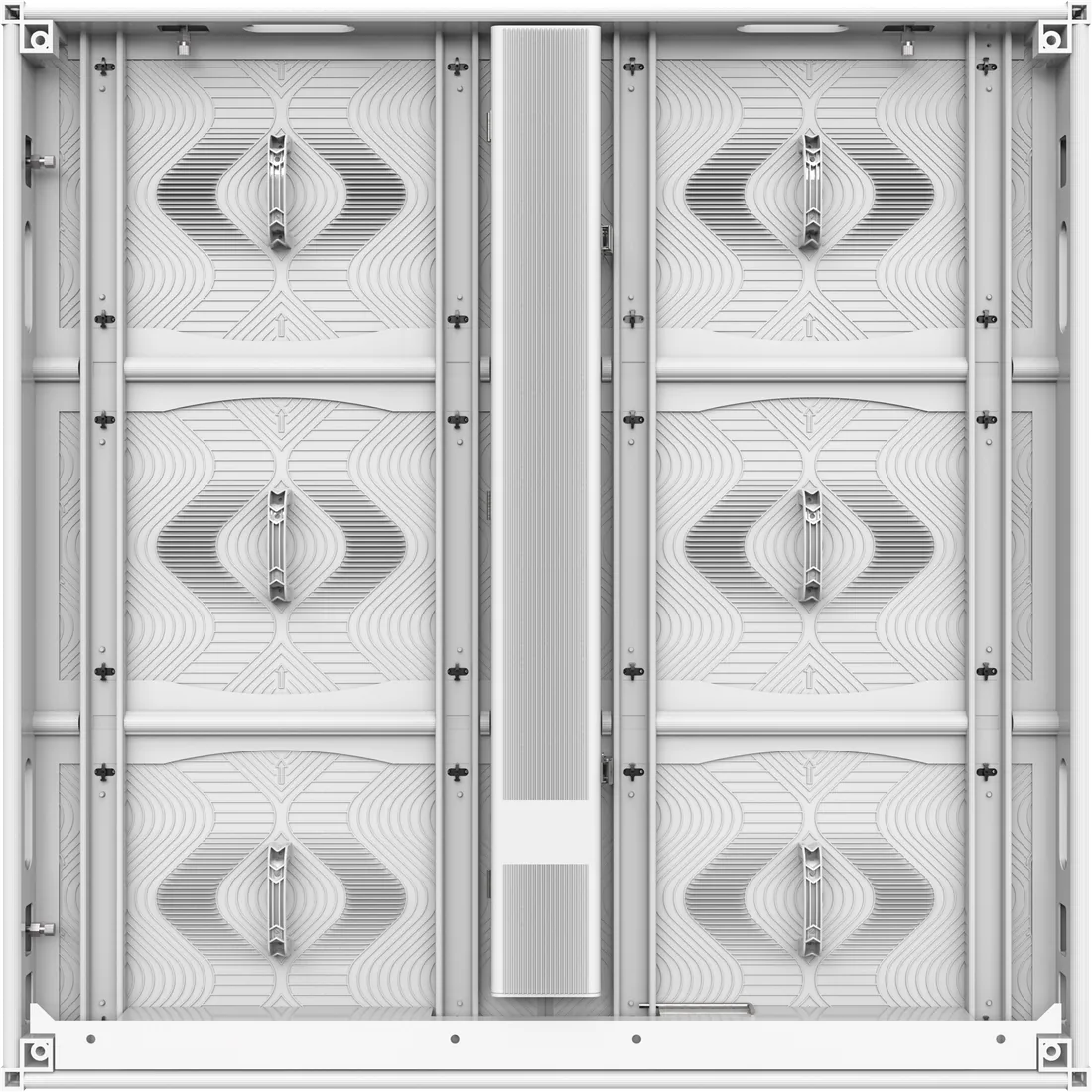

Dos d'un caisson Helio 960 × 960 mm : profilé aluminium, six modules, boîtier d'alimentation central
  • 01

    Profilé aluminium

    Cadre extrudé, léger et rigide, sans déformation à la chaleur.

  • 02

    Boîtier d'alimentation

    Deux alimentations de 400 W, dans un boîtier aluminium à double paroi.

  • 03

    Canal d'air intégré

    Ventilation naturelle par le boîtier. Un ventilateur peut s'y ajouter.

  • 04

    Module aluminium moulé

    480 × 320 mm, six par caisson.

  • 05

    Poignée de module

    Pour sortir le module par l'arrière.

  • 06

    Verrou de module

    Tient le module plaqué dans le caisson.

  • 07

    Verrou de liaison

    Serre le caisson à son voisin, bord à bord.

Dehors

Du désert au bord de mer.

Helio est fait pour rester dehors toute l'année, allumé du matin au soir. Étanche des deux côtés, lisible en plein soleil, insensible au sel et aux écarts de température.

Luminosité
6 500nits

Lisible sous le soleil de midi, de 5,7 à 10 mm. 5 500 nits en 4,44.

Étanchéité
IP662 faces

Pluie battante, jet d'eau et poussière, devant comme derrière.

Température
−30à 60 °C

En fonctionnement, sans climatisation. Humidité jusqu'à 98 %, sans condensation.

Durée de vie
100 000h

Plus de onze ans d'affichage continu.

Aluminium résistant à la corrosion et au brouillard salin, pour les fronts de mer. 6 500 nits sont faits pour le plein jour : un capteur de luminosité ambiante, prévu à l'étude, ramène l'écran à quelques centaines de nits la nuit.

L'installation

De la façade au toit, une seule dalle.

Helio se pose au mur, sur un système de stacking ou suspendu au bumper. Il se monte aussi sur un mât ou en toiture. La dalle est autoportante : ni habillage ni coque de protection.

Au mur, directement Simple

La dalle se fixe directement à la façade, sans structure entre les deux. L'écran peut aussi s'encastrer dans une niche, à fleur du mur.

Sur support mural Rails

Sur un support fixé à la façade, avec un vide d'air derrière.

Système de stacking Sol

Sur un socle ou une structure posée au sol, pour les places et les stades. C'est aussi la pose des totems.

Suspendu au bumper Plafond

Accroché à un bumper, sous une charpente, une passerelle ou un auvent.

En toiture

En couronnement d'immeuble, sur un châssis lesté ou ancré.

Sur mât

Bord de route, parking, entrée de site. Simple ou double face.

Structure, lestage et prise au vent se calculent à l'étude, selon la hauteur, la surface et le site. Le double face se monte dos à dos sur la même structure. La structure n'est pas incluse : support mural, système de stacking ou bumper sont proposés en option.

L'énergie

186 watts au mètre carré, en moyenne.

Un écran de façade tourne douze à dix-huit heures par jour. Avec la cathode commune, Helio consomme en moyenne 186 W/m², contre 235 W/m² pour le même écran en anode commune.

Helio, consommation moyenne186 W/m²
Helio, pointe550 W/m²
Anode commune, moyenne235 W/m²
Anode commune, pointe700 W/m²

Valeurs de la fiche technique, au mètre carré. La pointe varie de ±10 % selon le lot de LED. Un caisson consomme environ 170 W en moyenne et 510 W en pointe, pour 800 W d'alimentation installée. Entrée AC 100 à 240 V.

L'accompagnement
Suivi en France

Helio est accompagné par notre atelier FixLab en France : étude d'implantation et de structure, mise en service, modules de rechange tenus en stock et interventions assurées localement. Un interlocuteur direct, du devis à la maintenance.

La fiche technique

Les caractéristiques d'Helio.

Cinq pitchs, un seul caisson. Choisissez un pitch, le tableau suit. Tout ce qui est en dessous ne bouge jamais.

Le pitch
Quel que soit le pitch
Mécanique, protection et électronique identiques

Données de la fiche technique, sujettes à évolution. Consommation maximale à ±10 % selon le lot de LED.
