Swap-Ec, l'écran LED intérieur, version économique du Swap

Ce qui définit Swap-Ec

Pitch

1,25 à 3,91 mm

Épaisseur

33 mm

Surface

SMD ou SMD + GOB

Luminosité

600 à 800 nits selon le pitch

Contraste

15 000 : 1

Refresh

3 840 à 7 680 Hz

Dépannage

Avant magnétique

Formats

3 largeurs, 500 de haut

Swap-Ec reprend la mécanique du Swap : même module de 250 × 250 mm, même châssis aluminium de 33 mm, même dépannage par l'avant. Il se limite à trois dalles de 500 mm de haut sans option haute luminosité, pour tenir un budget serré.

La surface

SMD de série, GOB en option.

Swap-Ec repose sur le même module de 250 × 250 mm que le Swap. Sur les pitchs fins, il existe en deux finitions de surface. Le SMD, la LED classique, posée sur le circuit. Le GOB, la même LED recouverte d'une fine couche de résine transparente. Deux bonnes réponses, à deux usages.

SMD, la LED à l'air libre

C'est la surface de référence de toute la gamme. La LED rayonne sans rien devant elle, le rendu est le plus lumineux et le plus vif pour le même courant. Un écran au mur, hors de portée, n'a besoin de rien d'autre.

GOB, la LED sous résine Option

Une résine transparente coulée sur le module, qui fait corps avec lui. La surface devient plane, sans arête, fermée à la poussière et à l'humidité. C'est l'option à prendre quand l'écran est à portée de main : comptoir, vitrine, colonne dans un hall, salle qui reçoit du public.

GOB disponible en option sur les pitchs 1,25 et 1,56. Les deux finitions montent sur la même dalle, au même pitch, avec la même maintenance par l'avant. On choisit à l'étude, selon l'endroit où l'écran est posé.

Le module

Magnétique, sans câble, dans les deux sens.

Le module tient par des aimants, se connecte sans câble et se pose tourné d'un quart de tour sans dérive de couleur.

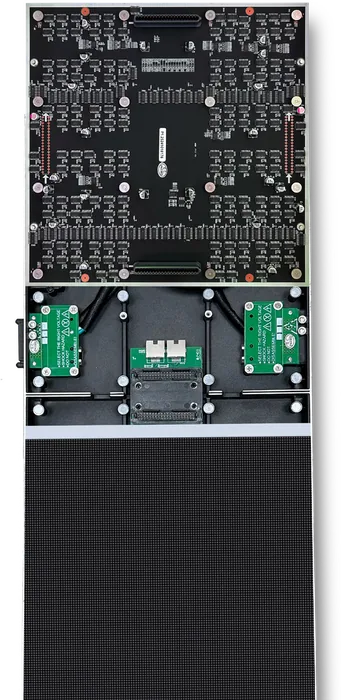

Module Swap-Ec : circuit au dos, face LED SMD

Magnétique De série

Le module tient sur le châssis par ses aimants. Une ventouse, une traction droite, et il est dans la main. Aucune vis à retirer, aucun accès derrière l'écran.

Sans câble

Signal et alimentation passent par des connecteurs directs entre le module et le HUB. Pas de nappe à débrancher, pas de fil à coincer, un module de rechange se met en place en quelques secondes.

Tourné à 90°

Le module se monte à plat ou tourné d'un quart de tour, sans déviation de couleur d'un module à l'autre. C'est ce qui permet de poser les dalles debout ou couchées dans le même écran.

SMD 1010 sur les pitchs 1,25 et 1,56, SMD 1515 de 1,95 à 2,976, SMD 2020 en 3,91. Avec ou sans GOB, le module garde les mêmes aimants et la même connexion.

Les formats

Trois largeurs, toujours 500 de haut.

Swap-Ec travaille par rangées de 500 mm. Les trois dalles font la même hauteur et ne diffèrent que par la largeur : 1 000, 750 ou 500 mm. On remplit la surface avec la plus grande, et on ne passe en plus petit qu'en bout de rangée, pour tomber juste sur la cote. Et chaque dalle se pose aussi debout, tournée d'un quart de tour : 500 de large, jusqu'à 1 000 de haut. Même épaisseur de 33 mm, même module de 250 × 250.

Le sens de pose

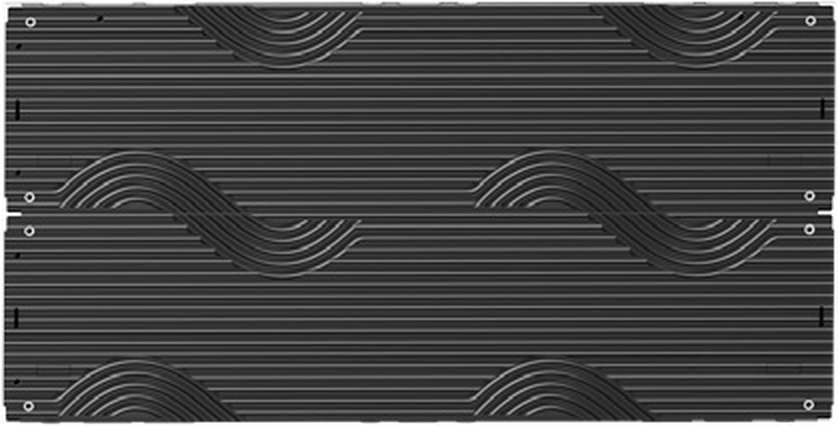

1 000 × 500 × 33

0,50 m² · 8 modules

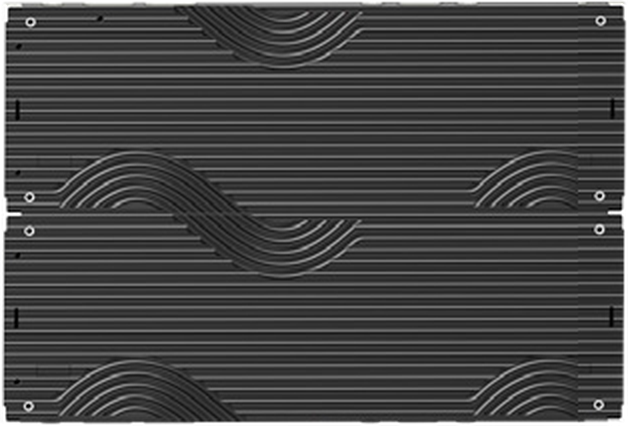

750 × 500 × 33

0,38 m² · 6 modules

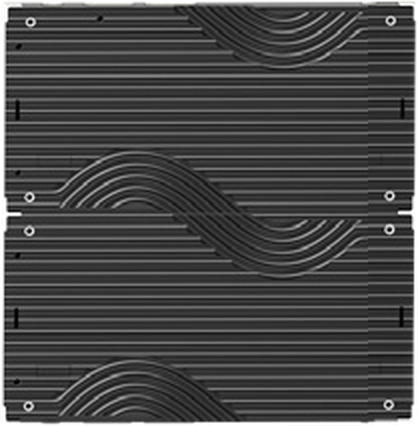

500 × 500 × 33

0,25 m² · 4 modules

Plus la dalle est large, plus le prix au mètre carré baisse : une 1 000 × 500 couvre la surface de deux 500 × 500, avec une dalle de moins à poser, à accrocher et à régler. Les petits formats servent à tomber sur la cote, pas à remplir la surface. Couchée ou debout, une dalle reste sur une trame de 500.

L'assemblage

Elles se montent les unes avec les autres.

Les trois formats se mélangent dans le même écran, couchés et debout, sans pièce de transition. La surface n'est pas obligée d'être un rectangle : bandeaux, totems, compositions en escalier, découpes autour d'une porte ou d'un pilier. L'image, elle, reste continue d'un bout à l'autre.

Chaque dalle se verrouille à ses voisines par ses vis imperdables, quel que soit son format et son sens. Le crochet de liaison Eagle, en option, ajoute un accrochage rapide entre dalles. Le calepinage se fait à l'étude, à partir de la surface à couvrir et des contraintes du mur.

L'angle

À 90°, colonne ou cube.

Une pièce d'angle verrouille deux dalles à l'équerre et l'image passe d'une face à l'autre sans bord ni cadre. C'est tout ce qui sépare un écran plat d'un angle de mur, d'une colonne ou d'un cube.

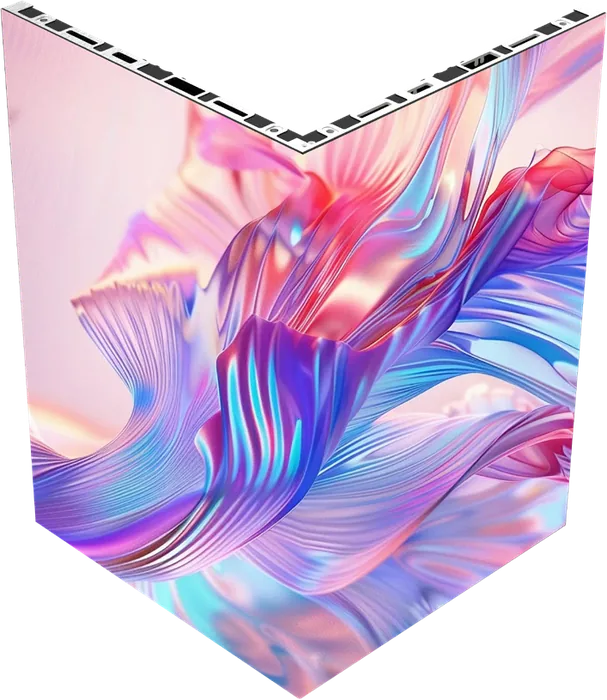

Deux dalles Swap-Ec assemblées à angle droit

L'angle droit Sortant ou rentrant

Sortant, l'écran habille un coin de mur et se voit des deux côtés. Rentrant, il se referme dans l'angle d'une pièce et enveloppe celui qui entre. Même pièce d'angle, même verrouillage, deux effets opposés.

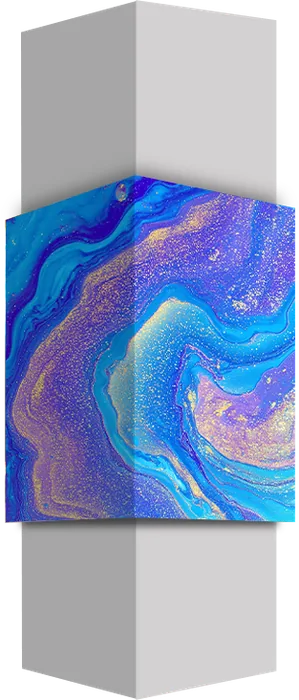

Colonne habillée sur ses faces par des dalles Swap-Ec

La colonne

Quatre angles enchaînés font une colonne à faces continues, autour d'un poteau existant ou en totem posé au sol. Chaque face garde sa maintenance par l'avant.

Le cube

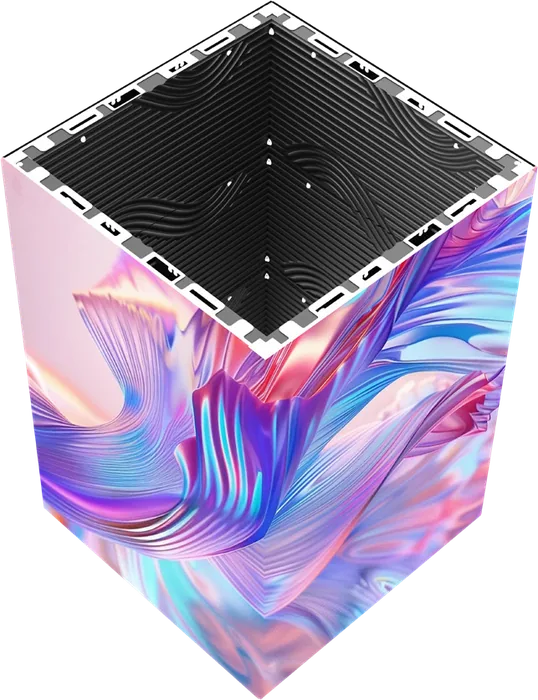

Le cube reprend la base de la colonne et ajoute la face du dessus pour fermer le volume. Les dalles de 500 × 500 font des cubes réguliers, les 1 000 × 500 des volumes plus larges.

Les pièces d'angle sont des références catalogue, proposées en option, sans usinage sur mesure. Chaque face se raccorde sur la même alimentation et le même signal.

L'installation

Au mur, sur support, au sol ou suspendu.

Swap-Ec se pose au mur, sur un système de stacking ou suspendu au bumper. Quelle que soit la pose, tout se fait par l'avant : il n'y a jamais besoin d'accès derrière l'écran.

Au mur, directement Simple

Sur un mur droit et sain, chaque dalle se visse directement au mur, sans rien entre les deux. Les points de fixation sont repris dans le châssis, coin par coin, avec des chevilles adaptées au matériau. C'est le montage le plus court et le plus plaqué : l'écran ressort de 33 mm, pas plus. L'écran peut aussi s'encastrer dans une niche, à fleur du mur.

Sur support mural Rails

Des rails chevillés au mur, un par colonne de dalles. Chaque dalle vient s'y accrocher, puis se verrouille à ses voisines. C'est la pose des grandes surfaces : elle rattrape les défauts du mur et garantit la planéité. Montage du bas vers le haut, du centre vers les bords.

Système de stacking Sol

Quand le mur ne doit pas être percé, ou ne porte pas. Une structure posée au sol reprend le poids, les dalles s'empilent rangée par rangée et se verrouillent entre elles. C'est aussi la pose des totems et des écrans en milieu de pièce.

Suspendu au bumper Plafond

Quand le mur n'est pas là. Une poutre de levage reprend toute la largeur de l'écran et se suspend à la structure, les dalles se chaînent dessous. Couloirs, halls, allées d'exposition, écrans de guidage au-dessus des flux.

La structure n'est pas incluse : support mural, système de stacking ou bumper sont proposés en option.

Pose à la verticale possible.

L'entretien

Le module vient par l'avant.

Chaque module tient par des aimants. Une ventouse, une traction droite, et il est dans la main. Pas de câble à débrancher : on met le module de rechange, on recale. L'écran reste au mur, le mur reste intact, et il n'y a jamais besoin d'un accès derrière.

Les organes de la dalle

Châssis en aluminium moulé d'une pièce, huit modules de 250 × 250 mm sur une dalle de 1 000 × 500, vis imperdables sur chaque bord, protections d'angle anti-choc, crochet Eagle et connexion sans câble entre dalles en option.

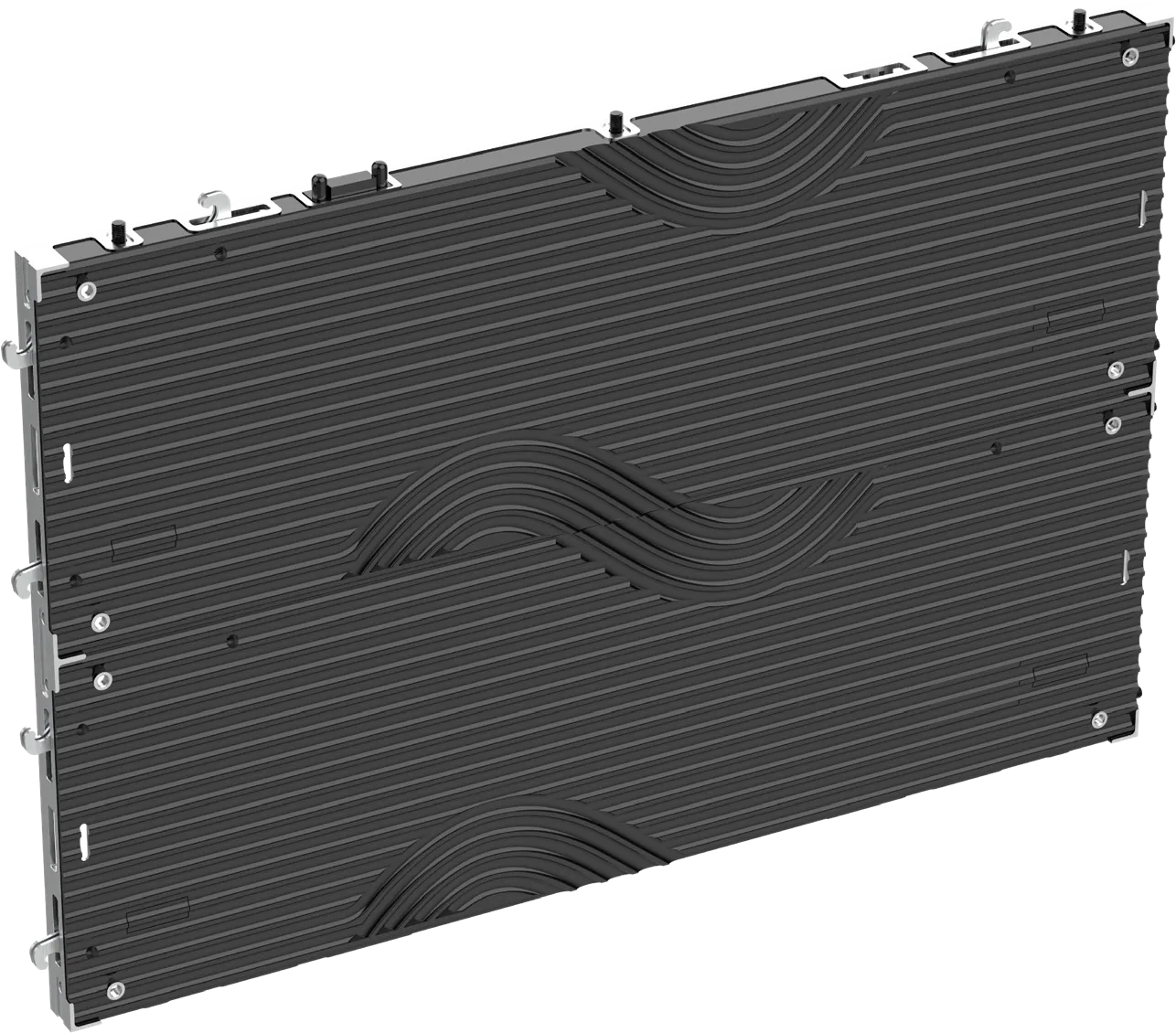

Dos d'une dalle Swap-Ec 1 000 × 500 : châssis aluminium moulé, vis imperdables, crochets et verrous

01
Vis imperdable
02
Crochet Eagle · option
03
Connexion sans câble · option
04
Protection anti-choc
05
Châssis aluminium moulé d'une pièce
06
Verrou de liaison

L'énergie

350 watts au mètre carré, pas plus.

Un écran intérieur tourne toute la journée, souvent sur du contenu clair. C'est la consommation moyenne qui fait la facture, et sur Swap-Ec elle tient entre 100 et 200 W au mètre carré quel que soit le pitch.

Swap-Ec, consommation moyenne100 à 200 W/m²

Swap-Ec, pointe350 W/m²

Une dalle de 1 000 × 500, en moyenne50 à 100 W

Une dalle de 1 000 × 500, en pointe175 W

Valeurs de la fiche technique, au mètre carré, blanc plein pour la pointe, contenu mixte pour la moyenne. Alimentation de 90 à 264 V, fonctionnement de −20 à 60 °C.
