Swap

Une dalle,
toutes les formes.

Écran LED modulable intérieur, pitch de 1,25 à 3,91 mm.

Ce qui définit Swap
Pitch
1,25 à 3,91 mm
Épaisseur
33 mm
Surface
SMD ou SMD + GOB
Luminosité
≤ 3 500 nits selon le pitch
Contraste
10 000 : 1
Refresh
3 840 Hz
Dépannage
Avant magnétique
Formats
4 formats de dalle
La surface

SMD de série, GOB en option.

Swap repose sur un module de 250 × 250 mm qui ne change jamais, quel que soit le pitch. Sur les pitchs 1,25 et 1,5625, il existe en deux finitions de surface. Le SMD, la LED classique, posée sur le circuit. Le GOB, la même LED recouverte d'une fine couche de résine transparente. Deux bonnes réponses, à deux usages.

SMD · DE SÉRIE la LED éclaire à l'air libre

SMD, la LED à l'air libre

C'est la surface de référence de toute la gamme. La LED rayonne sans rien devant elle, le rendu est le plus lumineux et le plus vif pour le même courant. Un écran au mur, hors de portée, n'a besoin de rien d'autre.

GOB · EN OPTION la résine prend le choc, pas la LED

GOB, la LED sous résine Option

Une résine transparente coulée sur le module, qui fait corps avec lui. La surface devient plane, sans arête, fermée à la poussière et à l'humidité. C'est l'option à prendre quand l'écran est à portée de main : comptoir, vitrine, colonne dans un hall, salle qui reçoit du public.

GOB disponible sur les pitchs 1,25 et 1,5625. Les deux finitions montent sur la même dalle, au même pitch, avec la même maintenance par l'avant. On choisit à l'étude, selon l'endroit où l'écran est posé.

Les formats

Quatre dalles, une surface.

La règle est simple. On remplit la surface avec les plus grandes dalles, et on ne passe en plus petit que sur la dernière rangée ou la dernière colonne, pour tomber juste sur la cote. Les quatre se mélangent à l'horizontale comme à la verticale, sur la même épaisseur de 33 mm.

Le sens de pose

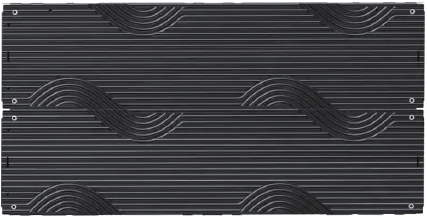

Dalle Swap 1 000 × 500 mm vue de dos
1 000 × 500 × 33
0,50 m²

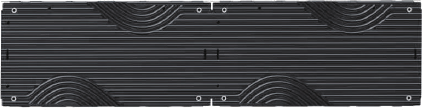

Dalle Swap 1 000 × 250 mm vue de dos
1 000 × 250 × 33
0,25 m²

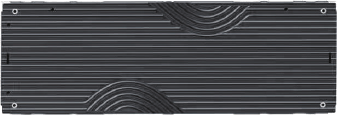

Dalle Swap 750 × 250 mm vue de dos
750 × 250 × 33
0,19 m²
Dalle Swap 500 × 250 mm vue de dos
500 × 250 × 33
0,13 m²

Plus la dalle est grande, plus le prix au mètre carré baisse : une 1 000 × 500 couvre la surface de quatre 500 × 250, avec trois dalles de moins à poser, à accrocher et à régler. Les petits formats servent à tomber sur la cote, pas à remplir la surface.

L'assemblage

Elles se montent les unes avec les autres.

Les quatre formats se mélangent dans le même écran, couchés et debout, sans pièce de transition. La surface n'est plus obligée d'être un rectangle : bandeaux, totems, compositions en escalier, découpes autour d'une porte, d'un pilier ou d'une poutre. L'image, elle, reste continue d'un bout à l'autre.

UNE SEULE IMAGE, D'UN BORD À L'AUTRE

Chaque dalle se verrouille à ses voisines par ses vis imperdables, quel que soit son format et son sens. Le calepinage se fait à l'étude, à partir de la surface à couvrir et des contraintes du mur.

L'angle

À 90°, ou en courbe.

Une pièce d'angle verrouille deux dalles à l'équerre et l'image passe d'une face à l'autre sans bord ni cadre. D'autres pièces, à faible degré, se glissent entre chaque dalle pour décrire un arrondi. C'est tout ce qui sépare un écran plat d'une colonne, d'un cube ou d'un galbe.

VUE DE DESSUS sortant rentrant

L'angle droit Sortant ou rentrant

Sortant, l'écran habille un coin de mur ou un pilier et se voit des deux rues. Rentrant, il se referme dans l'angle d'une pièce et enveloppe celui qui entre. Même pièce d'angle, même verrouillage, deux effets opposés.

VUE DE DESSUS colonne cube dessus fermé

Quatre angles, un volume

Quatre angles enchaînés font une colonne à faces continues. Le cube reprend la même base et ajoute la face du dessus, coupée dans l'autre sens pour fermer le volume.

VUE DE DESSUS pièces d'angle enchaînées

Ou une courbe

Des pièces d'angle à faible degré se posent entre chaque dalle. En les enchaînant, la surface décrit un arrondi au lieu d'une arête, pour contourner un poteau rond ou galber un comptoir.

Les pièces d'angle sont des références catalogue, proposées en option, sans usinage sur mesure. Chaque face garde sa maintenance par l'avant et se raccorde sur la même alimentation et le même signal.

L'installation

Au mur, sur support, au sol ou suspendu.

Swap se pose au mur, sur un système de stacking ou suspendu au bumper. Quelle que soit la pose, tout se fait par l'avant : il n'y a jamais besoin d'accès derrière l'écran.

MUR un point de fixation par coin de dalle

Au mur, directement Simple

Sur un mur droit et sain, chaque dalle se visse directement au mur, sans rien entre les deux. Les points de fixation sont repris dans le châssis, coin par coin, avec des chevilles adaptées au matériau. C'est le montage le plus court et le plus plaqué : l'écran ressort de 33 mm, pas plus. L'écran peut aussi s'encastrer dans une niche, à fleur du mur.

MUR un rail par colonne de dalles

Sur support mural Rails

Des rails en I chevillés au mur, un par colonne de dalles. Chaque dalle vient s'y accrocher, puis se verrouille à ses voisines par ses vis imperdables. C'est la pose des grandes surfaces : elle rattrape les défauts du mur et garantit la planéité. Montage du bas vers le haut, du centre vers les bords.

SOL embase le poids descend dans la structure, pas dans le mur

Système de stacking Sol

Quand le mur ne doit pas être percé, ou ne porte pas. Une structure posée au sol reprend le poids, les dalles s'empilent rangée par rangée et se verrouillent entre elles. C'est aussi la pose des totems et du pied mobile.

STRUCTURE bumper câbles anti-chute obligatoires

Suspendu au bumper Plafond

Quand le mur n'est pas là, ou pas porteur. Une poutre de levage reprend toute la largeur de l'écran et se suspend à la structure, les dalles se chaînent dessous. Couloirs, halls, allées d'exposition, écrans de guidage au-dessus des flux.

La structure n'est pas incluse : support mural, système de stacking ou bumper sont proposés en option.

Pose à la verticale possible.

L'entretien

Le module vient par l'avant.

Chaque module tient par des aimants. Une ventouse, une traction droite, et il est dans la main. On débranche ses deux connecteurs, on met le module de rechange, on recale. L'écran reste au mur, le mur reste intact, et il n'y a jamais besoin d'un accès derrière.

Les organes de la dalle

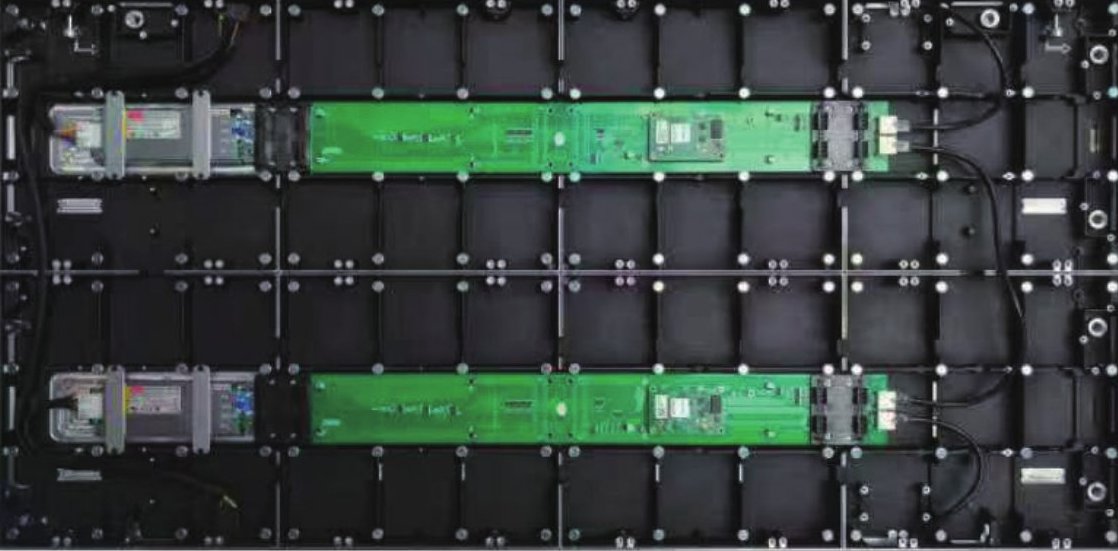

Châssis en aluminium moulé d'une pièce, huit modules de 250 × 250 mm sur une dalle de 1 000 × 500, alimentation en rive, HUB et carte de réception au centre, vis imperdables à ressort sur chaque bord.

Dos d'une dalle Swap 1 000 × 500 ouverte : alimentation, carte de réception, connectique et organes de verrouillage
  • 01

    Vis imperdable à ressort

  • 02

    Alimentation

  • 03

    HUB

  • 04

    Carte de réception

  • 05

    Connecteurs signal

  • 06

    Crochet de liaison

L'énergie

350 watts au mètre carré, pas plus.

Un écran intérieur tourne toute la journée, souvent sur du contenu clair. C'est la consommation moyenne qui fait la facture, et sur Swap elle tient entre 100 et 200 W au mètre carré quel que soit le pitch.

Swap, consommation moyenne100 à 200 W/m²
Swap, pointe350 W/m²
Une dalle de 1 000 × 500, en moyenne50 à 100 W
Une dalle de 1 000 × 500, en pointe175 W

Valeurs de la fiche technique, au mètre carré, blanc plein pour la pointe, contenu mixte pour la moyenne. Alimentation de 90 à 264 V, fonctionnement de −20 à 60 °C.

L'accompagnement
Suivi en France

Swap est accompagné par notre atelier FixLab en France : étude d'implantation et calepinage, mise en service, modules de rechange tenus en stock et interventions assurées localement. Un interlocuteur direct, du devis à la maintenance, et trois à cinq ans de garantie sur la dalle comme sur l'électronique.

La fiche technique

Les caractéristiques du Swap.

Sept pitchs, quatre formats de dalle, une seule mécanique. Choisissez un pitch et un format, le tableau suit. Tout ce qui est en dessous ne bouge jamais.

Le pitch
Le format de dalle
Quel que soit le pitch et le format
Mécanique, protection et pilotage identiques
