Verso

Une dalle,
deux écrans.

Écran LED double face, 54 mm d'épaisseur, pitch de 1,25 à 3,91 mm. Deux faces dos à dos dans un seul châssis, 7 kg la dalle, maintenance par l'avant des deux côtés.

Ce qui définit Verso
Faces
2 dos à dos
Pitch
1,25 à 3,91 mm
Épaisseur
54 mm, les deux faces comprises
Hauteur de dalle
250 mm, trois largeurs
Poids
7 kg la dalle de 1 000 × 250
Luminosité
600 à 1 000 nits selon le pitch
Refresh
3 840 Hz
Dépannage
Avant magnétique, des deux côtés

Verso est fait pour être vu des deux côtés : suspendu au milieu d'un volume, au-dessus d'une allée, dans un hall. Chaque face reçoit son contenu, ou la même image des deux côtés.

La surface

SMD, et GOB sur les pitchs fins.

Verso repose sur un module de 250 × 250 mm, seize au mètre carré et par face. Deux finitions de surface selon le pitch. Le SMD, la LED classique, posée sur le circuit. Le GOB, la même LED recouverte d'une fine couche de résine transparente, de série sur les deux pitchs les plus fins.

SMD · DE 1,95 À 3,91 la LED éclaire à l'air libre

SMD, la LED à l'air libre

La surface de référence sur les pitchs courants. La LED rayonne sans rien devant elle, le rendu est le plus lumineux et le plus vif pour le même courant. Un écran suspendu, hors de portée, n'a besoin de rien d'autre.

GOB · DE SÉRIE EN 1,25 ET 1,5625 la résine prend le choc, pas la LED

GOB, la LED sous résine De série

Une résine transparente coulée sur le module, qui fait corps avec lui. La surface devient plane, sans arête, fermée à la poussière et à l'humidité. C'est ce qui convient à un écran qu'on frôle : allée de galerie marchande, comptoir, écran au milieu du passage.

Les deux finitions montent sur la même dalle, avec la même mécanique et la même maintenance par l'avant. En 1,25 et 1,5625, le module est livré avec la résine ; de 1,95 à 3,91, il est en SMD nu.

Le module

Magnétique, sans câble, en basse tension.

Le module tient par des aimants, se connecte sans câble et travaille en 5 V. Trois choses simples qui font qu'un écran double face reste réparable une fois en l'air.

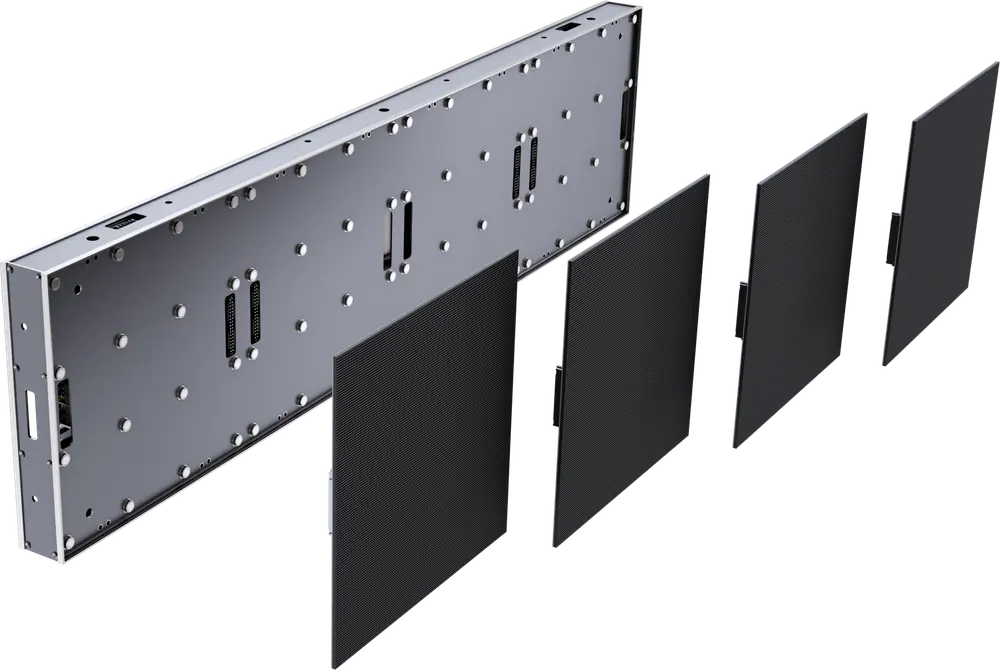

Dalle Verso et ses quatre modules de 250 × 250 mm

Magnétique De série

Le module tient sur le châssis par une rangée de colonnes aimantées. Une ventouse, une traction droite, et il est dans la main. Aucune vis à retirer, aucun outil à sortir.

HUB · DANS LE CHÂSSIS module 250 × 250 contact direct, sans nappe ni fil

Sans câble

Signal et alimentation passent par des connecteurs directs entre le module et le HUB. Pas de nappe à débrancher, pas de fil à coincer entre les deux faces, un module de rechange se met en place en quelques secondes.

5 V la chaleur sort par les deux faces CHÂSSIS TOUT ALUMINIUM

Basse tension

Le câblage interne travaille en 5 V, sur des longueurs courtes et peu de connectique. Le châssis, entièrement en aluminium, évacue la chaleur des deux côtés à la fois. Moins de pièces chaudes, moins de points de panne.

SMD 1010 en 1,25, SMD 1212 en 1,5625, SMD 1515 de 1,95 à 3,91. Seize modules au mètre carré et par face, quel que soit le pitch.

Les formats

Trois largeurs, toujours 250 de haut.

Verso travaille par rangées de 250 mm. Les trois dalles font la même hauteur et ne diffèrent que par la largeur : 1 000, 750 ou 500 mm. On remplit la surface avec la plus grande, et on ne passe en plus petit qu'en bout de rangée, pour tomber juste sur la cote. Même épaisseur de 54 mm, même module de 250 × 250 dans les trois cas.

Dalle Verso 1 000 × 250 mm
1 000 × 250 × 54
0,25 m² · 4 modules
Dalle Verso 750 × 250 mm
750 × 250 × 54
0,19 m² · 3 modules
Dalle Verso 500 × 250 mm
500 × 250 × 54
0,13 m² · 2 modules

Plus la dalle est large, plus le prix au mètre carré baisse : une 1 000 × 250 couvre la surface de deux 500 × 250, avec une dalle de moins à accrocher, à câbler et à régler, sur les deux faces. Les petits formats servent à tomber sur la cote, pas à remplir la surface.

L'assemblage

Une rangée, ou un mur entier.

Les trois largeurs se mélangent dans la même rangée, sans pièce de transition : on aligne des 1 000 et on termine par une 750 ou une 500 pour tomber sur la cote. Une seule rangée fait un bandeau de 250 de haut, plusieurs rangées empilées font un mur. L'image reste continue d'un bout à l'autre, et la face arrière suit exactement le même découpage.

750 250 UNE SEULE IMAGE, SUR CHACUNE DES DEUX FACES

Les dalles se verrouillent entre elles quelle que soit leur largeur, sans raccord visible. La résolution finale est celle du calepinage, pas celle d'un format vidéo : elle se lit dans le tableau plus bas, en multipliant la résolution d'une dalle par le nombre de dalles. Le calepinage se fait à l'étude, à partir de la surface à couvrir et du dégagement disponible de chaque côté.

L'installation

Suspendu, les deux faces dégagées.

Un écran double face ne se plaque contre rien. Verso se suspend au bumper, il traverse un volume, et il faut de l'air des deux côtés : pour le regarder, et pour changer un module.

STRUCTURE RANGÉES DE 250 MM

Suspendu au bumper Plafond

Une poutre de levage reprend toute la largeur de l'écran et se suspend à la structure du bâtiment. Les dalles se chaînent dessous, rangée de 250 par rangée de 250. Halls, atriums, allées de galerie marchande, écrans de guidage au-dessus des flux.

54 mm une face l’autre face vue de dessus

Deux côtés accessibles

La maintenance se fait par l'avant, donc par les deux faces. Il faut pouvoir approcher une nacelle ou un échafaudage de chaque côté, ou redescendre l'écran. C'est la seule contrainte réelle du double face, et elle se règle au moment de choisir l'emplacement.

Le calcul de la reprise de charge par le bâtiment se fait à l'étude, à partir des cotes réelles et du poids total de l'écran.

La structure n'est pas incluse : le bumper est proposé en option.

Pose à l'horizontale uniquement.

L'entretien

Le module vient par l'avant, des deux côtés.

Chaque module tient par des aimants. Une ventouse, une traction droite, et il est dans la main. Pas de câble à débrancher : on met le module de rechange, on recale. L'écran reste suspendu, la face opposée n'est pas touchée, et il n'y a jamais de démontage complet pour un seul module.

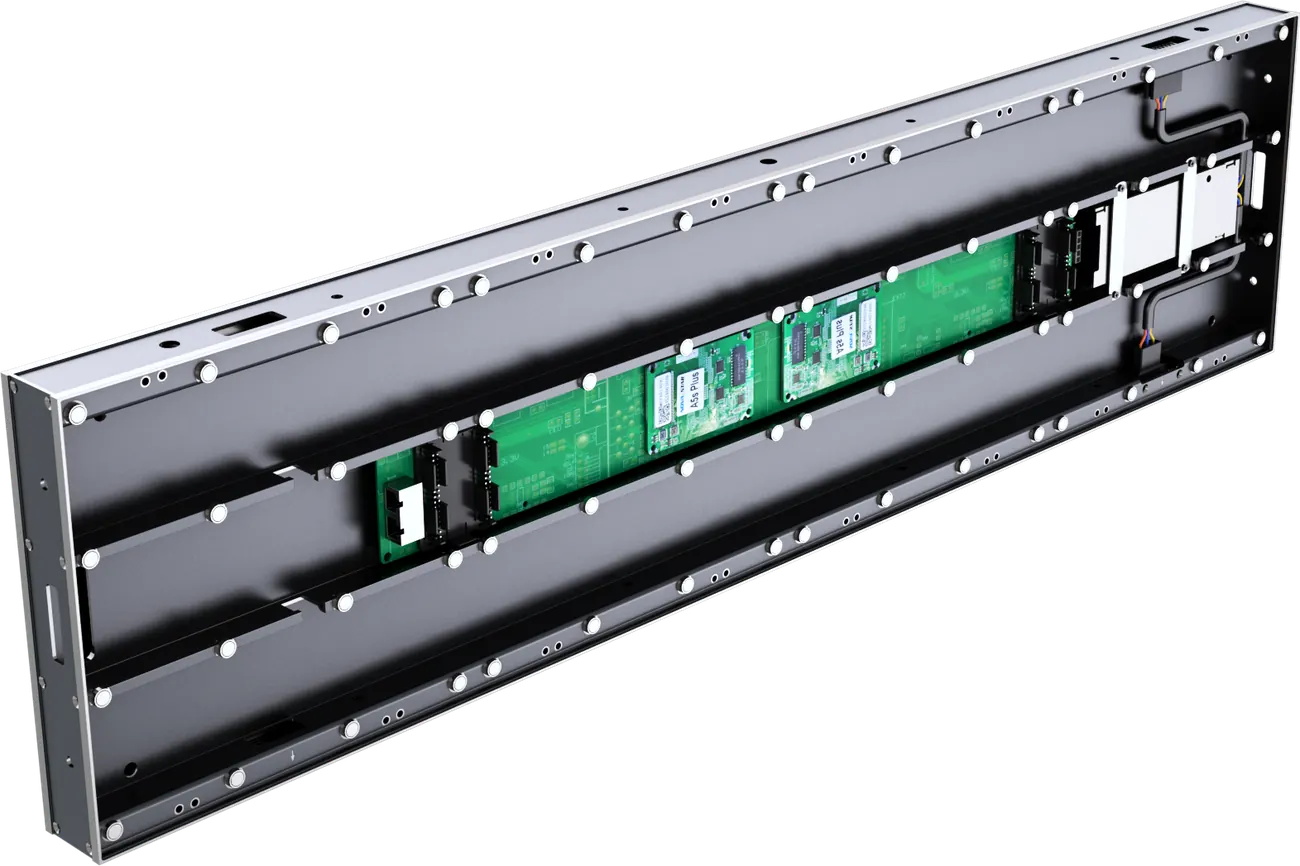

Les organes de la dalle

Châssis tout aluminium, quatre modules de 250 × 250 mm par face sur une dalle de 1 000 × 250, colonnes aimantées, alimentation et carte de réception logées dans l'épaisseur, connexion module vers HUB sans câble.

Intérieur d'une dalle Verso 1 000 × 250 : châssis aluminium, colonnes aimantées, carte de réception, alimentation
  • 01

    Colonnes aimantées

  • 02

    Carte de réception

  • 03

    Alimentation

  • 04

    HUB, connexion sans câble

  • 05

    Châssis tout aluminium

  • 06

    Point d'accroche

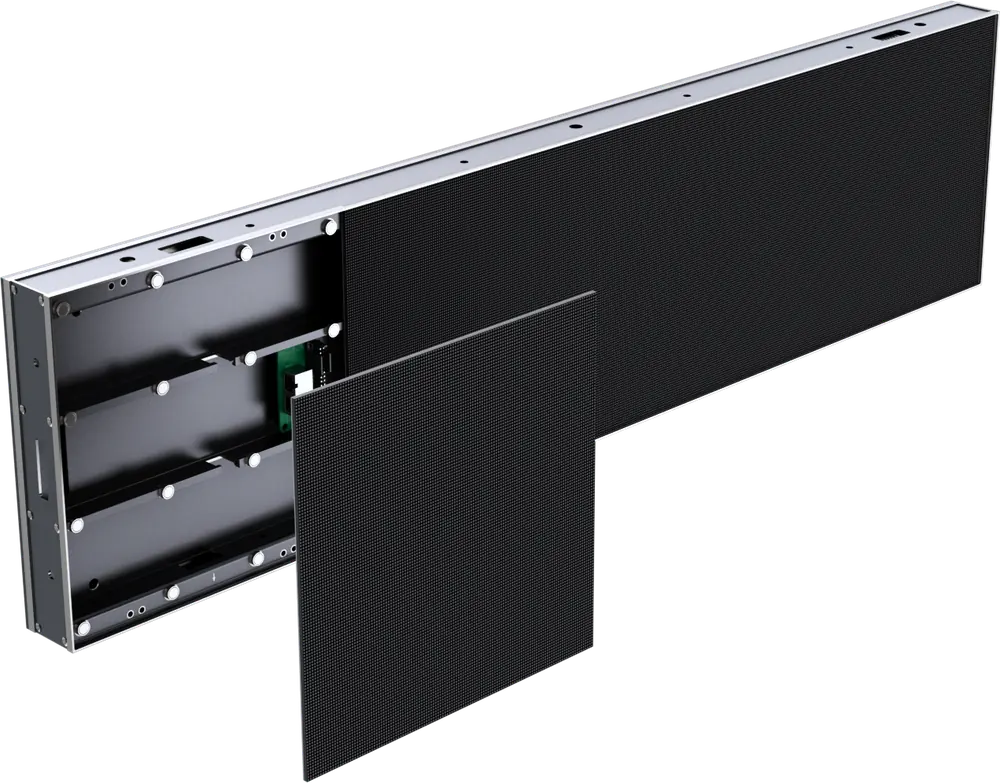

Module Verso retiré par l'avant d'une dalle suspendue
Un module se retire par l'avant sans toucher au reste de la rangée, ni à la face opposée.
L'énergie

100 à 200 watts au mètre carré.

Un écran suspendu tourne toute la journée, souvent sur du contenu clair, et sur deux faces. C'est la consommation moyenne qui fait la facture : elle tient entre 100 et 200 W au mètre carré de dalle, quel que soit le pitch.

Verso, consommation moyenne100 à 200 W/m²
Verso, pointe650 W/m²
Une dalle de 1 000 × 250, en moyenne25 à 50 W
Une dalle de 1 000 × 250, en pointe163 W

Valeurs de la fiche technique, au mètre carré de dalle, blanc plein pour la pointe, contenu mixte pour la moyenne. Alimentation de 90 à 264 V, fonctionnement de −20 à 60 °C et de 10 à 85 % d'humidité.

L'accompagnement
Suivi en France

Verso est accompagné par notre atelier FixLab en France : étude d'implantation et calepinage, validation de l'accrochage, mise en service, modules de rechange tenus en stock et interventions assurées localement. Un interlocuteur direct, du devis à la maintenance.

La fiche technique

Les caractéristiques du Verso.

Sept pitchs, trois largeurs de dalle, une seule mécanique. Choisissez un pitch et une largeur, le tableau suit. Tout ce qui est en dessous ne bouge jamais.

Le pitch
La largeur de dalle
Quel que soit le pitch et le format
Mécanique, protection et pilotage identiques
