Écran LED transparent pour l'intérieur, à LED à émission latérale, pitch de 3,9 à 10,4 mm. De 70 à 85 % de transparence et jusqu'à 10 000 nits, pour les vitrines, les murs vitrés et les grands volumes.
Vitra est un écran d'intérieur, pensé pour être posé derrière une vitre ou dans un grand volume, et regardé à distance. Il s'empile au sol ou se suspend, et s'entretient par l'arrière.
Sur Vitra, la LED est soudée sur le flanc d'une barrette fine, posée sur la tranche. Elle éclaire de côté, donc vers le public. Vue de face, la barrette ne montre que son épaisseur : entre deux rangées de pixels, il n'y a que du vide, et la lumière du jour passe.
La barrette est tournée vers le public par sa tranche, et la LED, posée dessus, éclaire de côté, droit vers lui. Vue de face, chaque rangée de pixels n'est qu'une ligne de quelques millimètres ; tout le reste est du vide.
De 70 à 85 % de la surface de l'écran est ouverte, selon le pitch. La pièce garde sa lumière naturelle, et ceux qui sont à l'intérieur gardent la vue sur la rue.
Une vitrine reçoit le soleil de face. Vitra monte jusqu'à 10 000 nits selon le pitch, de quoi garder une image nette et contrastée depuis le trottoir, en pleine journée.
Chaque pitch existe en deux luminosités. 5 500 ou 7 000 nits en 3,9 mm, 7 000 ou 10 000 nits en 7,8 et 10,4 mm. On choisit à l'étude, selon l'exposition de la vitre.
170° d'angle de vue, couleur et luminosité constantes pour un public qui passe de biais. 14 à 16 bits de niveaux de gris et un rafraîchissement jusqu'à 7 680 Hz, sans scintillement à la caméra.

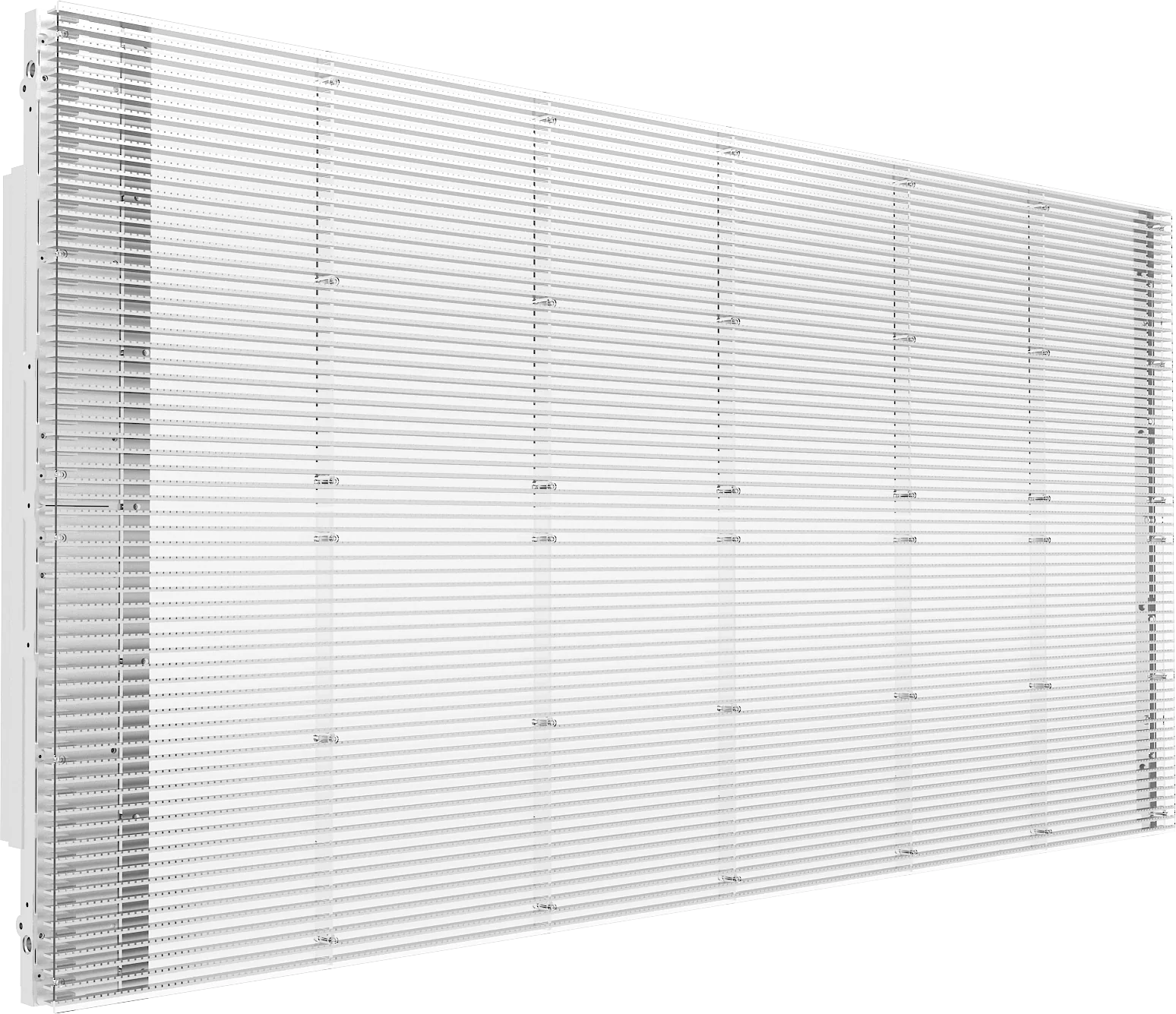

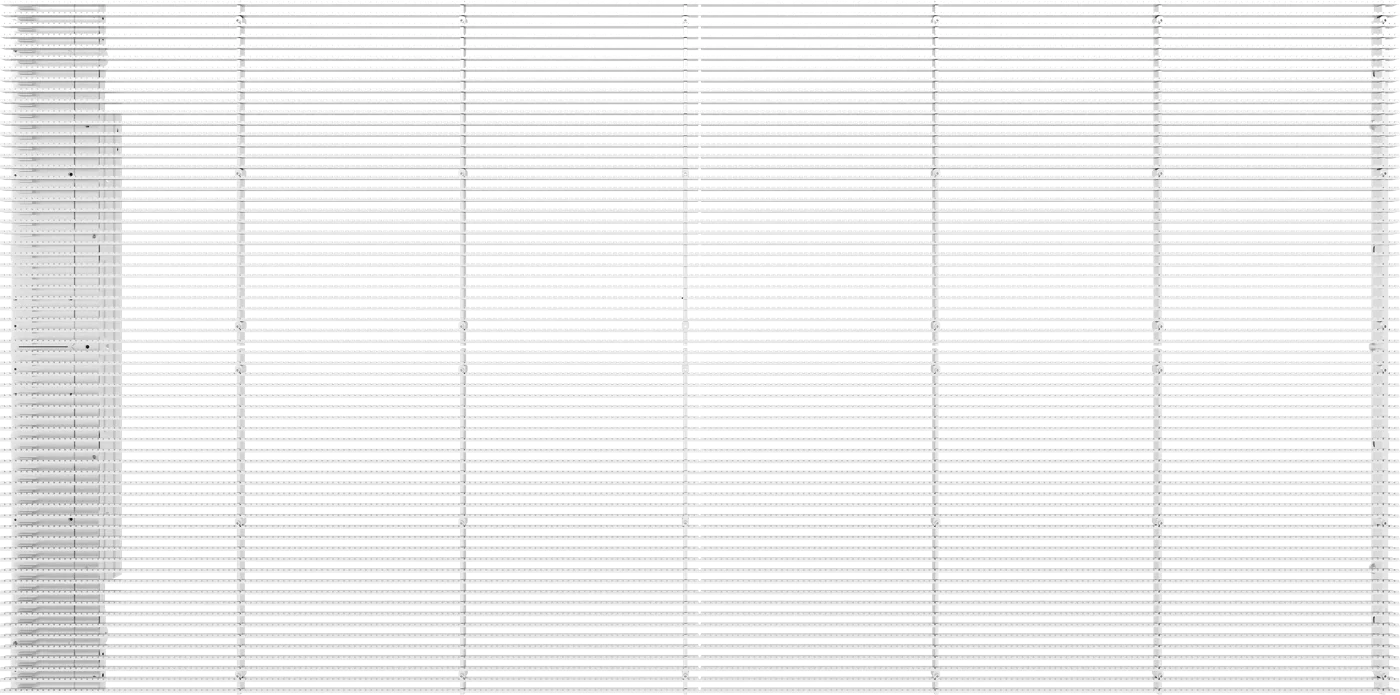

Vitra existe en dalles de 1 000 × 500 mm et de 500 × 500 mm. Les barrettes LED courent à l'horizontale, d'un bord à l'autre ; l'électronique est regroupée sur un côté de la dalle pour laisser tout le reste ouvert. La grande dalle couvre la surface, la petite termine la rangée.
Poids calculés à partir des 14 kg/m² de la dalle. Le pitch vertical est l'écart entre deux barrettes, le pitch horizontal l'écart entre deux LED d'une même barrette : en 3,9 × 7,8 mm, les LED sont deux fois plus serrées le long de la barrette qu'entre les barrettes.
Vitra se compose par pas de 500 mm, en largeur comme en hauteur. Les dalles de 1 000 × 500 remplissent chaque rangée, une dalle de 500 × 500 la termine quand la largeur l'impose. On part des dimensions du vitrage, on retient le multiple de 500 le plus proche, et l'écran tombe dans le cadre.
Poids des dalles seules, hors structure de pose. Consommation moyenne sur contenu courant, maximale en blanc plein à pleine luminosité.
Choisissez le pitch, puis votre mur : par sa taille, par une résolution ou pas à pas. Le calepinage suit la règle de la fiche : les plus grandes dalles d’abord, les plus petites en bout de rangée ou de colonne. Ensuite, demandez à être rappelé avec ce mur.
Vitra se pose sur un système de stacking ou suspendu au bumper. Quelle que soit la pose, l'écran se tient seul, à distance de la vitre, et reste accessible par l'arrière pour l'entretien. Il ne se fixe pas au mur.
Une embase posée au sol reçoit la première rangée, les suivantes s'empilent dessus et se verrouillent entre elles. Le poids descend dans le sol, rien ne s'appuie sur la vitre. C'est la pose des vitrines et des murs vitrés, sur la hauteur voulue.
Le bumper, une poutre de levage, reprend la largeur de l'écran et se suspend au plafond ou à la charpente, les dalles se chaînent dessous, doublées de câbles de sécurité. Atriums, halls, vitrines en double hauteur : le sol reste libre.
La structure se calcule à l'étude, avec la hauteur de l'écran et ses 14 kg/m².
La structure n'est pas incluse : système de stacking ou bumper sont proposés en option.
Pose à l'horizontale uniquement.
Un écran plein devant une vitrine ferme la boutique et assombrit l'intérieur. Vitra garde la lumière et la vue, et transforme la surface vitrée en support d'image, de jour comme de nuit.
L'image côté rue, la boutique toujours visible au travers. L'écran se change au rythme des collections.
Des pitchs fins, regardés de près, pour les vitrines d'enseigne et les flagships.

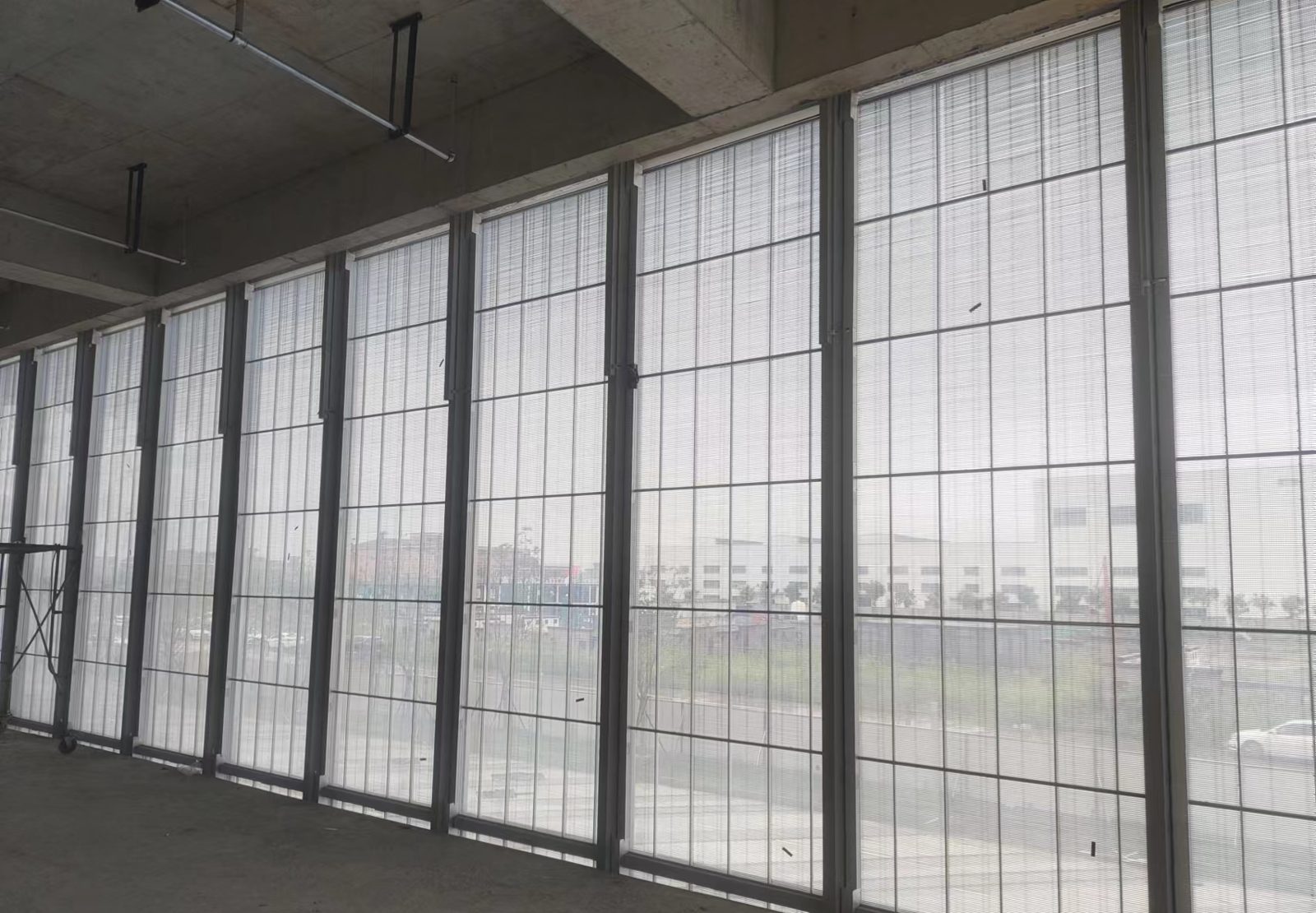

Des murs-rideaux équipés sur toute leur hauteur, depuis l'intérieur, sans toucher au vitrage.
Des écrans suspendus dans le vide central, lisibles depuis chaque niveau, sans fermer le volume.
Grandes surfaces vitrées et passerelles, regardées de loin, en 7,8 ou 10,4 mm.
Un écran qui se fond dans l'architecture quand il est éteint, et la laisse respirer quand il est allumé.
Un écran de vitrine tourne toute la journée, souvent face au soleil. C'est la consommation moyenne qui fait la facture : sur Vitra, elle est de 240 W au mètre carré, quel que soit le pitch.
Valeurs de la fiche technique, au mètre carré et par dalle. Pointe mesurée en blanc plein à pleine luminosité, moyenne sur contenu courant. Fonctionnement de −20 à +45 °C, en intérieur.
Vitra est accompagné par notre atelier FixLab en France : étude de la pose et de la structure, calepinage sur le vitrage, mise en service, pièces de rechange tenues en stock et réparation au composant. Garantie de 2 ans, et un interlocuteur direct, du devis à la maintenance.
Trois pitchs, deux formats de dalle. Choisissez un pitch, le tableau suit. Tout ce qui est en dessous ne change pas.
